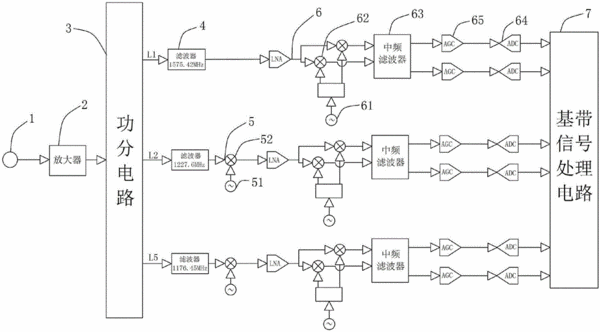

摘要：本发明公开了一种将GPS卫星信号转换为基带信号的电路结构，包括信号输入端、放大器、功分电路、滤波电路、上变频电路部分、下变频电路部分和基带信号处理电路，所述信号输入端通过放大器与所述功分电路相连，所述功分电路将GPS卫星信号分为L1、L2和L5三个频段的信号信道，所述L1信号信道依次经所述滤波电路和下变频电路部分与所述基带信号处理电路相连，所述L2信号信道和L5信号信道分别依次经所述滤波电路、上变频电路部分和下变频电路部分与所述基带信号处理电路相连。本发明提供的将GPS卫星信号转换为基带信号的电路结构，降低了各卫星信号之间的串扰，为基带处理电路提供足够的信噪比。
- 专利类型发明专利
- 申请人上海华测导航技术股份有限公司;
- 发明人刘强;陈凯;顾荣华;赵康德;
- 地址201702 上海市青浦区徐泾镇高泾路599号C座
- 申请号CN201410855726.3
- 申请时间2014年12月26日
- 申请公布号CN105259563A
- 申请公布时间2016年01月20日
- 分类号G01S19/37(2010.01)I;G01S19/21(2010.01)I;G01S19/32(2010.01)I;
