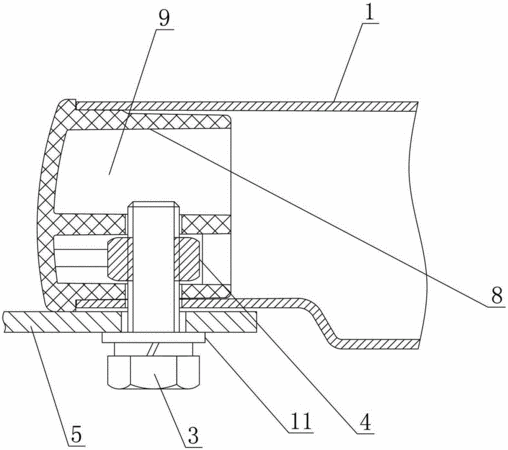

摘要：本发明公开了篮板连接件与拉杆的连接结构，包括拉杆、拉杆封头及篮板连接件，拉杆管端与篮板连接件相接触的部位为平直面，在杆的管端与篮板连接件相接触的部位及篮板连接件与拉杆的管端相接触的部位分设有安装孔；拉杆封头结构为：包括能插入并封住拉杆管端的拉杆封头本体，拉杆封头本体中设有安装槽，拉杆封头本体的侧壁上设有与安装槽相通的安装孔，并且当拉杆封头本体插入拉杆管端时，拉杆封头本体的安装孔正好与拉杆管端的安装孔相通；螺母固定在安装槽中；螺栓的螺杆依次穿过篮板连接件、拉杆及拉杆封头的安装孔后与螺母螺纹连接，使篮板连接件、拉杆及拉杆封头三者相互固定在一起。本发明具有使用安全性及连接稳固性高的优点。
- 专利类型发明专利
- 申请人江苏金陵体育器材股份有限公司;
- 发明人施兴平;
- 地址215628 江苏省苏州市张家港市南丰镇海丰路68号江苏金陵体育器材股份有限公司
- 申请号CN201510728020.5
- 申请时间2015年11月02日
- 申请公布号CN105257636A
- 申请公布时间2016年01月20日
- 分类号F16B1/00(2006.01)I;A63B63/08(2006.01)I;
