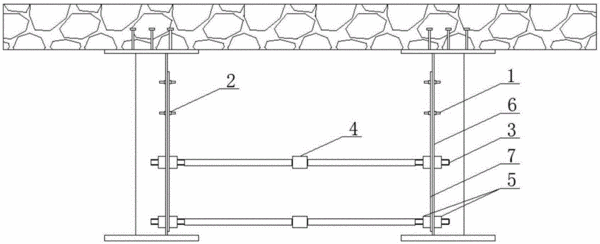

摘要:本发明公开一种波形钢腹板组合梁的横向加强装置,H型钢的竖向钢板为波形钢腹板,在所述波形钢腹板的相对内侧位置固定有平钢板,相邻的波形钢腹板之间设置有横向连接结构。本发明与传统组合梁的横向连接构造相比,腹板不需要焊接加劲肋,就能获得较高的平面外刚度和屈曲强度,波形钢腹板能以很薄的厚度获得较高的抗剪能力;平钢板和波形钢腹板的组合进一步提高了腹板的横向刚度;螺纹钢棒加强了组合梁的横向约束,使组合梁的侧向抗变形能力和整体抗扭转能力显著提高;相比传统的角钢焊接连接,采用螺纹连接固定钢棒,具有操作简单、施工快捷、装拆方便等优点。
- 专利类型发明专利
- 申请人苏交科集团股份有限公司;东南大学;南京工业大学;
- 发明人张建东;刘朵;姜金杯;周东波;龚杰林;袁亮;贺志启;
- 地址210017 江苏省南京市水西门大街223号
- 申请号CN201510815930.7
- 申请时间2015年11月20日
- 申请公布号CN105256727A
- 申请公布时间2016年01月20日
- 分类号E01D21/00(2006.01)I;
