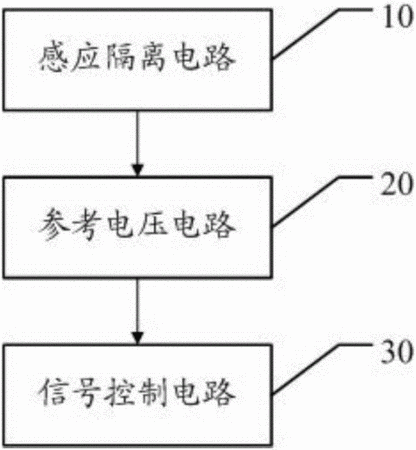

摘要:本发明实施例公开了一种感应电压控制装置及直流模块电源,包括感应隔离电路(10)、参考电压电路(20)和信号控制电路(30);所述感应隔离电路(10)的输入端与DC-DC模块的输出端电性连接,用于隔离所述控制信号电路和所述DC-DC模块的输出端;所述参考电压电路(20)的输入端与所述隔离电路的输出端电性连接,所述参考电压电路(20)的输出端与所述信号控制电路(30)的输入端电性连接,用于为所述信号控制电路(30)提供工作电压;所述信号控制电路(30)与负载端电性连接,用于采样负载端电压后经过比较后控制所述感应隔离电路(10)的通断,反馈负载端电压到DC-DC模块的输出端电压,以补偿DC-DC模块的输出端电压。
- 专利类型发明专利
- 申请人广东威创视讯科技股份有限公司;
- 发明人帅孟奇;
- 地址510670 广东省广州市高新技术产业开发区科珠路233号
- 申请号CN201510732548.X
- 申请时间2015年10月29日
- 申请公布号CN105207482A
- 申请公布时间2015年12月30日
- 分类号H02M3/156(2006.01)I;
