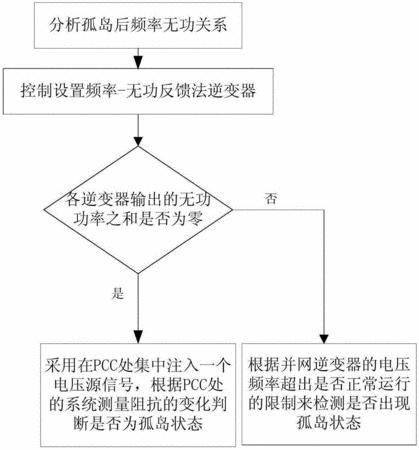

摘要：本发明涉及电力系统分析技术领域，特别是涉及一种基于电压频率和测量阻抗结合的逆变器扰动式孤岛检测法，其特征在于：首先分析孤岛后频率无功关系；控制设置频率-无功反馈法逆变器，加入一个反馈系数；若各逆变器输出的无功功率之和不为零，则根据并网逆变器的电压频率超出是否正常运行的限制来检测是否出现孤岛运行状态，否则采用在系统公共耦合点处集中注入一个电压源信号，该信号为单一频率信号，注入方式为三相注入，通过系统公共耦合点处的系统测量阻抗的特征差异检测是否出现孤岛运行状态。本发明提出的孤岛检测法可避免多逆变器系统场景下多扰动信号互扰失效，具有较高的可靠性；具有较高的检测速度；原理简单有效。
- 专利类型发明专利
- 申请人国家电网公司;国网青海省电力公司;国网青海省电力公司电力科学研究院;华北电力大学;
- 发明人王东方;杨立滨;贾科;郇凯翔;魏宏升;
- 地址100031 北京市西城区西长安街86号
- 申请号CN201510726026.9
- 申请时间2015年10月29日
- 申请公布号CN105182189A
- 申请公布时间2015年12月23日
- 分类号G01R31/08(2006.01)I;
