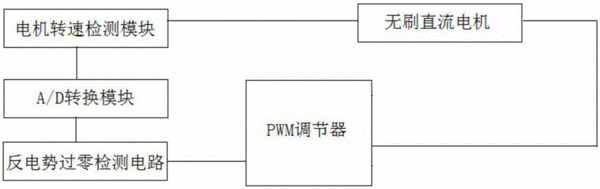

摘要：本发明公开了一种反电势过零检测电机控制系统，包含无刷直流电机，在所述无刷直流电机上设有依次连接的电机转速检测模块、A/D转换模块、反电势过零检测电路和PWM调节器；所述反电势过零检测电路包含微控制器模块、延时电路模块、中点电压估算模块、过零检测模块、FIPS移相模块、换相控制模块；所述微控制器模块、过零检测模块、FIPS移相模块、换相控制模块依次连接，所述延时电路模块分别与微控制器模块和换相控制模块连接，所述中点电压估算模块连接在微控制器模块和过零检测模块之间实现对控制对象转速的精密调节，不存在死机的问题，满足了电动车对电机控制器稳定运行的要求。
- 专利类型发明专利
- 申请人苏州南光电子科技有限公司;
- 发明人陈国玉;童学权;
- 地址215128 江苏省南京市吴中区长蠡路99号吴中科技创业园4楼407室
- 申请号CN201510464791.8
- 申请时间2015年07月31日
- 申请公布号CN105119537A
- 申请公布时间2015年12月02日
- 分类号H02P6/18(2006.01)I;
