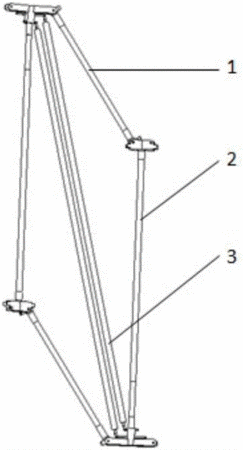

摘要：本发明公开了一种卫星天线环形阵列可展单元结构,采用多个相同的单元构成环形可展阵列；每个单元由相同结构的二个水平杆组件、二个中间杆组件、二个对角杆组件组成，水平杆组件和对角杆组件与中间杆组件铰接，形成可伸缩的四边形单元结构，相邻单元之间通过共用的中间杆组件连接；单元结构利用其几何尺寸的比例关系达到收缩和展开的要求，且可展环形阵列只有一个自由度，易于驱动和控制。可展环形阵列展开过程稳定性好，展开精度高，同步性好。单元结构零部件种类少，加工精度要求低，装配简单便捷；在不改变各零部件的结构和尺寸的情况下，单元的数量可根据不同情况和工作环境的需求，任意增加或减少，各零部件可重复使用。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人王三民;司艳新;郝立峰;蔡鑫;姜景明;陈森;陈群;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201510526215.1
- 申请时间2015年08月25日
- 申请公布号CN105071013A
- 申请公布时间2015年11月18日
- 分类号H01Q1/08(2006.01)I;H01Q15/16(2006.01)I;H01Q1/28(2006.01)I;
