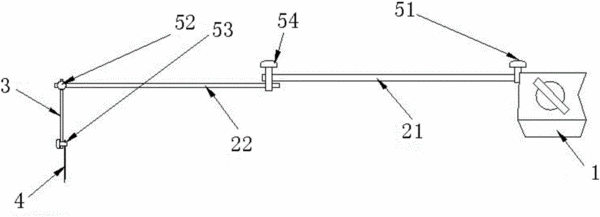

摘要：本发明公开了一种加工大型机体快速校线找原点的工装组件及其应用方法。该加工大型机体快速校线找原点的工装组件包括：划线针套件，其包括：电磁表座、连接杆组件、加长杆和划线针，所述连接杆组件的一端通过第一夹紧连接块能够调节长度的与电磁表座连接，所述加长杆的一端通过第二夹紧连接块能够调节长度的与连接杆组件的另一端垂直连接，所述划线针通过第三夹紧连接块能够调节长度的与加长杆的另一端垂直连接；以及对线刀套件，其包括：刀柄和固定在该刀柄上的对线刀，所述刀柄与机床的主轴适配安装。该工装组件能够有效、准确的校对出待加工大型机体的加工原点，大大降低了生产成本以及操作者的工作难度。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人王家鸿;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201510486409.3
- 申请时间2015年08月10日
- 申请公布号CN105058350A
- 申请公布时间2015年11月18日
- 分类号B25H7/04(2006.01)I;B23Q17/22(2006.01)I;
