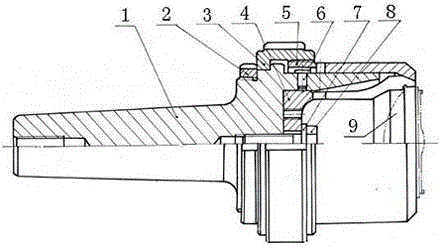

摘要：本发明公开了一种转盘内圆的车削方法，涉及机械加工技术领域，使用一种转盘内圆车夹具，包括以下操作步骤：A、装夹具：将转盘内圆车夹具装在车床的中心锥孔上；B、装零件：拧松压母和松紧螺母，先将转盘的球壳体朝后放入弹夹嘴内，使转盘的筒体部卡入弹夹嘴的定位止口内，再依次拧紧松紧螺母和压母，使压紧套前部的锥孔挤压弹夹嘴前部的锥体将转盘固定在弹夹嘴内；C、启动车床，采用车刀对转盘的球壳体内的台阶孔进行车削加工；D、松开压母和松紧螺母，卸下完成车削加工的转盘即可。较之现有技术，本发明可以解决现有转盘进行内圆车削时容易出现椭圆的问题。
- 专利类型发明专利
- 申请人梧州奥卡光学仪器有限公司;
- 发明人张景华;
- 地址543002 广西壮族自治区梧州市新兴二路137号对外加工区第四幢
- 申请号CN201510462501.6
- 申请时间2015年07月31日
- 申请公布号CN105057697A
- 申请公布时间2015年11月18日
- 分类号B23B1/00(2006.01)I;B23B31/10(2006.01)I;
