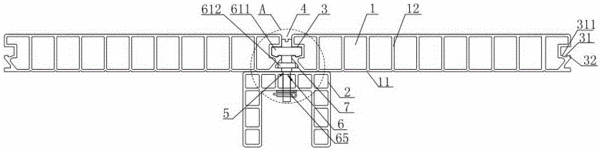

摘要：本发明公开了一种游泳池内垫层机构中面板与横梁的连接结构，包括：铺设在横梁上的每块面板的侧壁上均至少设置有一条压接凹槽，相邻面板间的拼接缝正下方的横梁上设置有锁定销，每个锁定销的结构包括：锁定销本体的定位凸台面能抵靠在横梁上，锁定销本体的底部设置有锁紧装置；定位凸台面上方的锁定销本体上设置有卡压件；在锁定销本体的上端设置有驱动结构；锁定销能旋转至使每个卡压件分别紧紧压挡在相邻两面板的压接凹槽内的压挡面上，从而将相邻两块面板紧固在横梁上；锁定销还能旋转至使每个卡压件均位于拼接缝中而解除对相邻两块面板的紧固。本发明的优点在于：连接可靠，安装和维修方便。
- 专利类型发明专利
- 申请人江苏金陵体育器材股份有限公司;
- 发明人李春荣;
- 地址215628 江苏省苏州市张家港市南丰镇海丰路68号江苏金陵体育器材股份有限公司
- 申请号CN201510502404.5
- 申请时间2015年08月17日
- 申请公布号CN105041009A
- 申请公布时间2015年11月11日
- 分类号E04H4/14(2006.01)I;
