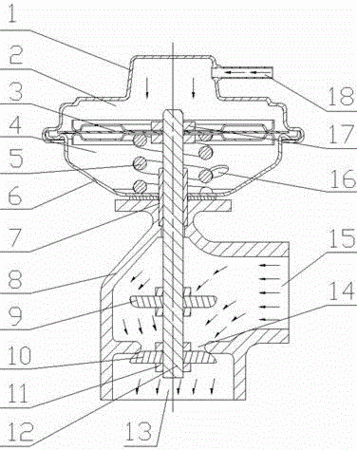

摘要:本发明公开了一种高低压截止阀,特征是上罩壳与下罩壳为扣压式连接,下罩壳与主阀体通过螺栓固定,上罩壳与下罩壳之间布置复位弹簧及弹簧片组件,形成上腔体及下腔体,上腔体为密封腔体,下腔体通过通气孔与大气连通,保证下腔体气压与大气压一致,弹簧片组件通过锁紧螺母与主轴连接固定,上阀片及下阀片通过阀片锁紧螺母与主轴连接。主轴上下运动,主阀体通过密封铜套密封,随着控制气流的压力加大,气压克服复位弹簧的弹簧力,主轴下移,截止阀导通,控制气流的压力继续增大,主轴继续往下移,上阀片到达阀口,在控制气流的压力作用下上阀片与阀口上表面压紧密封,截止阀关闭。结构简单、可靠、成本低。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人覃甲惠;王利乐;邓亚鹏;李佑长;覃明智;刘宁;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201510476645.7
- 申请时间2015年08月07日
- 申请公布号CN105003661A
- 申请公布时间2015年10月28日
- 分类号F16K1/00(2006.01)I;F16K1/36(2006.01)I;F16K31/126(2006.01)I;F02M25/07(2006.01)I;
