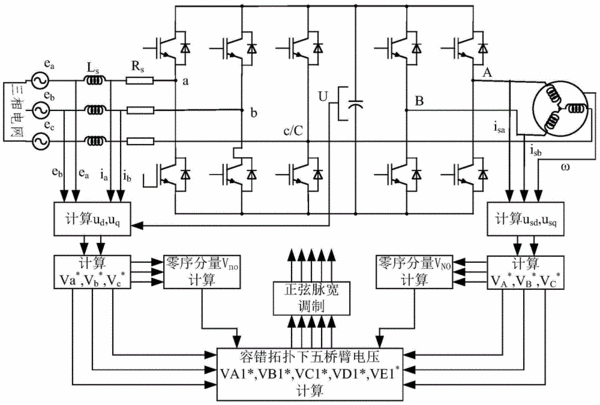

摘要：本发明提供了一种三相五桥臂功率变换器的变频调速控制方法，其步骤是：A、通过电流传感器、电压传感器和编码器分别测出整流侧三相电流电网电压、直流母线电压和电机的定子侧电流、转子转速；B、在整流侧采用电压定向控制，在逆变侧采用转子磁链定向控制，分别计算出整流和逆变侧的三相电压给定值；C、将整流的三相电压调制波比较，将逆变侧电压调制波比较，分别计算出它们的零序信号；D、将整流和逆变侧各自的零序分量注入到其三相电压调制波中；E、将整流侧共享桥臂调制波加到逆变侧三相调制波中，将逆变侧共享桥臂调制波加到整流侧三相调制波中，得到五桥臂的调制信号。本发明适用于任何整流可控的三相五桥臂拓扑下变频调速系统。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人赵金;周德洪;李云华;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201510407620.1
- 申请时间2015年07月13日
- 申请公布号CN104993710A
- 申请公布时间2015年10月21日
- 分类号H02M5/44(2006.01)I;H02P27/08(2006.01)I;
