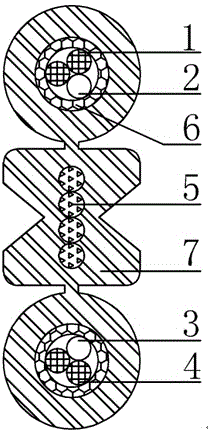

摘要：本发明涉及一种微型HDMI光电复合缆，包括有扁平形外护套，外护套内包覆有光通信单元、电源线、数字信号线、地线和电平信号线，其特征在于所述的电源线和数字信号线设置在扁平形外护套内的一端，所述的地线和电平信号线设置在外护套内的另一端，所述的光通信单元位于外护套内的一端或中部。本发明结构简单，设置合理，具有良好的机械性能和环境性能，传输距离长、传输容量大，传输速度快，可满足200m以内超5Gbps的高清视频和音频信号传输要求和HDMI线缆的网络协议要求；本发明不仅光通信单元具有极好的分歧接续性能，而且其他通信单元也具有良好的焊接性能，极大的方便了复合缆后期接头和连接器制作。
- 专利类型发明专利
- 申请人长芯盛（武汉）科技有限公司;
- 发明人杨巧;古杨;冯汉强;刘译煇;张树强;
- 地址430073 湖北省武汉市武昌关山二路四号
- 申请号CN201510414338.6
- 申请时间2015年07月15日
- 申请公布号CN104979050A
- 申请公布时间2015年10月14日
- 分类号H01B11/22(2006.01)I;H01B7/18(2006.01)I;H01B7/04(2006.01)I;
