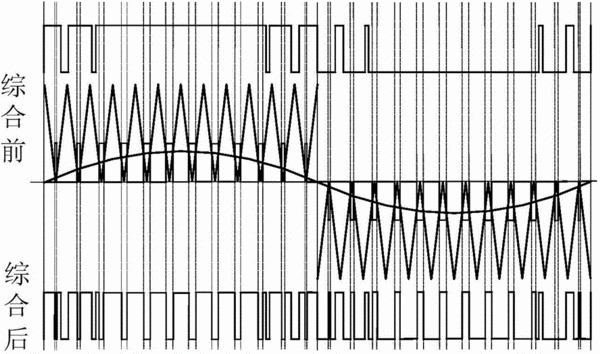

摘要：本发明公开了一种具有高直流电压利用率的三相正弦波逆变器控制方法，用于解决现有三相正弦波逆变器控制方法在线调压困难的技术问题。技术方案是通过开关点预置PWM和单极性SPWM的混合调制，实现了通过调节单极性SPWM波的调制比来调节输出电压的目的；同时在单极性SPWM波的调制比M＝0，本发明的控制方法退化为开关点预置PWM，因而保持了其直流电压利用率高的特点。由于通过对开关点预置型PWM和单极性SPWM的结合，解决了开关点预置型PWM在线调压困难的技术问题。本发明方法输出电压基波幅值与调制比M成线性关系U1＝-1.7299*M+1.0134。从而能够使应该本发明方法的逆变器有较低的工作电压。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人郑先成;宋勇刚;吴小华;张晓斌;李伟林;宋丹;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201510304199.1
- 申请时间2015年06月04日
- 申请公布号CN104967351A
- 申请公布时间2015年10月07日
- 分类号H02M7/5387(2007.01)I;
