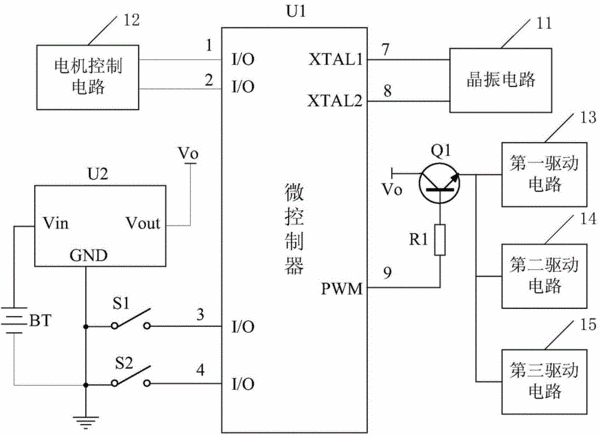

摘要：本发明实施例公开了一种交通应急灯控制电路，包括：微控制器、用于提供时钟信号的晶振电路、用于控制电机旋转的电机控制电路、电池、稳压芯片、第一开关、第二开关、第一三极管、第一电阻、用于驱动红灯显示的第一驱动电路、用于驱动黄灯显示的第二驱动电路和用于驱动绿灯显示的第三驱动电路。本发明实施例还公开了一种交通应急灯装置。通过第一开关启动红黄绿交通信号灯的驱动电路，使交通信号灯按照预先设置的显示方式进行显示，指导交通正常运行；通过第二开关启动电机控制电路，使电机根据预先设置的旋转方式调节交通信号灯具的摆放高度或方位。采用本发明实施例，可通过该交通应急灯控制电路指导交通正常运行，使人们的生活更便捷。
- 专利类型发明专利
- 申请人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 发明人周明杰;杨小军;
- 地址518000 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
- 申请号CN201410113880.3
- 申请时间2014年03月25日
- 申请公布号CN104952265A
- 申请公布时间2015年09月30日
- 分类号G08G1/095(2006.01)I;G08G1/07(2006.01)I;
