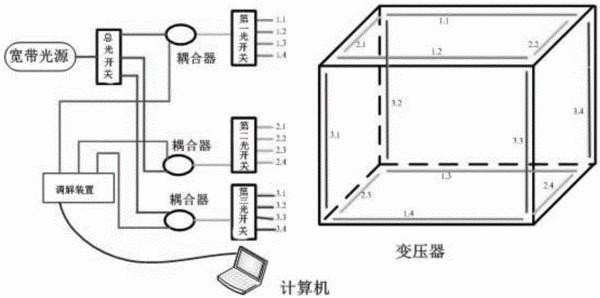

摘要：本发明公开了属于变压器故障检测设备范围的一种基于光纤布喇格光栅的油浸式变压器故障定位装置。该装置是采用镀钯银合金薄膜作为油中溶解氢气的氢传感器，具体是在光纤布喇格光栅的栅区部位镀钯银合金薄膜作为油中溶解氢气的光纤布喇格光栅氢传感器，将多个光纤布喇格光栅氢传感器经单模光纤熔接并布置到变压器腔体中各个面上，实现变压器腔体中溶解氢气的三维立体监控溶解氢气的三维立体监控。本发明克服了现有的故障定位装置需要离线吊罩检查等缺点，能够满足油浸式变压器内部产氢故障定位的特殊要求。该传感器采用波长解调，不受光强变化的影响。并且该传感器不会对变压器的运行造成危害，安全可靠。
- 专利类型发明专利
- 申请人华北电力大学;广东电网有限责任公司电力科学研究院;
- 发明人李成榕;马国明;江军;宋宏图;王红斌;罗颖婷;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201510222392.0
- 申请时间2015年05月04日
- 申请公布号CN104949915A
- 申请公布时间2015年09月30日
- 分类号G01N21/00(2006.01)I;
