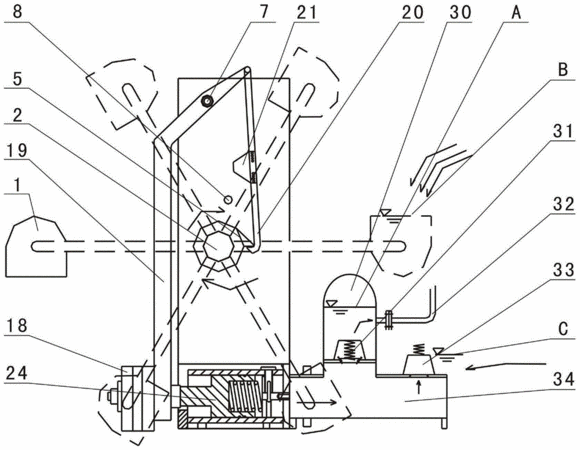

摘要：本发明公开了一种高扬程撞击泵，包括机架、压力缸、柱塞泵、水斗组、驱动轴、单行齿轮、蓄能轴、蓄能臂、蓄能锤和抓钩，压力缸和蓄能轴均为一个，柱塞泵、单行齿轮、蓄能臂、蓄能锤和抓钩均为多个且相互一一对应，多个单行齿轮并列安装于驱动轴的圆周上且在驱动轴的周向均匀分布，多个蓄能臂并列安装于蓄能轴上，多个柱塞泵并列安装于压力缸的压力腔体的一端。本发明通过将柱塞泵、单行齿轮、蓄能臂、蓄能锤和抓钩均设计为多个，并将多个单行齿轮并列安装于驱动轴的圆周上且在驱动轴的周向均匀分布，使蓄能锤与柱塞泵之间实现不间断且间隔时间相同的撞击，其撞击频率提高多倍，从而显著提高了提水效率和扬程高度，最高可达170米左右。
- 专利类型发明专利
- 申请人西华大学;
- 发明人曾永忠;刘小兵;
- 地址610000 四川省成都市金牛区土桥金周路999号
- 申请号CN201510400321.5
- 申请时间2015年07月09日
- 申请公布号CN104929888B
- 申请公布时间2016年11月02日
- 分类号F04B9/10(2006.01)I;
