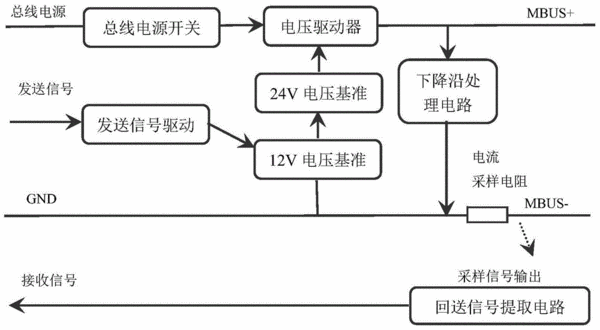

摘要：本发明公开了一种M-BUS主机电路。其包括总线驱动电路和回送信号提取电路，所述回送信号提取电路与所述总线驱动电路的MBUS-端连接。本发明的M-BUS主机电路利用三极管构成可调的电压驱动器驱动总线，增强了总线的驱动能力，提高了总线的负载能力；采用简化的回送信号提取电路降低了成本，同时减小了电流采样电阻阻值，从而减少了采样电阻上的能量浪费，进一步保证了总线的驱动能力；通过在总线驱动电路中加入总线电源开关模块，使得总线可选的进行开关，减少了能量浪费。
- 专利类型发明专利
- 申请人成都前锋电子仪器有限责任公司;
- 发明人江海波;刘克农;
- 地址610000 四川省成都市高新西区百草路1179号
- 申请号CN201510264478.X
- 申请时间2015年05月22日
- 申请公布号CN104901682A
- 申请公布时间2015年09月09日
- 分类号H03K19/08(2006.01)I;
