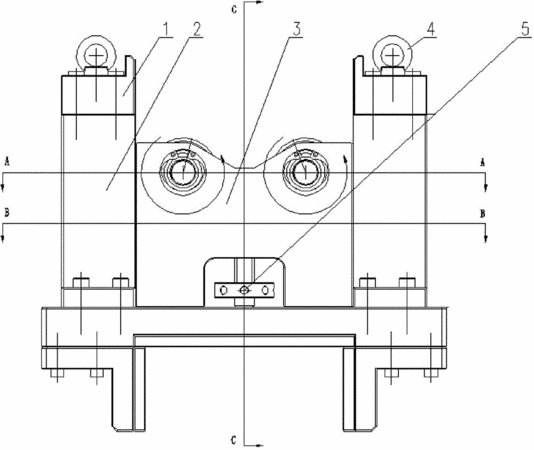

摘要：本发明公开了一种大型曲轴探伤的支承组件。该支承组件包括：底板；一对导轨块，其下端分别固定在所述底板顶面的两侧，从而形成滑板放置空间；滑板，其设置在所述滑板放置空间，该滑板中设置有调整螺栓及螺柱形成的螺栓调整机构，使得该滑板能够沿所述导轨块滑动以调整滑板的高度；所述滑板的顶端具有V形让位槽；以及两组衬套滚轮，其分别设置在所述V形让位槽的两侧，用于支承曲轴主轴颈。该大型曲轴探伤的支承组件通过设计能够沿导轨块滑动的设置了两组衬套滚轮的滑板来支承曲轴主轴颈，在探伤过程中用手使曲轴旋转更省力。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;秦宗力;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201510307489.1
- 申请时间2015年06月08日
- 申请公布号CN104858846A
- 申请公布时间2015年08月26日
- 分类号B25H1/06(2006.01)I;B25B11/00(2006.01)I;
