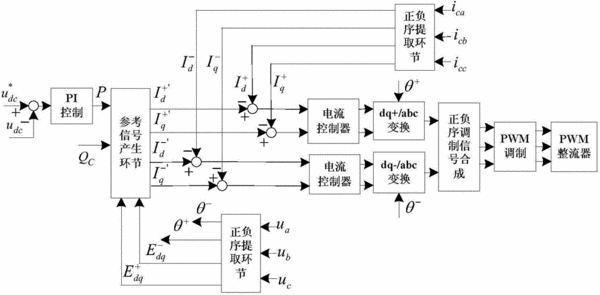

摘要：本发明公开了一种电网不平衡时三相PWM变流器的正负序联合控制方法，在正序dq同步旋转坐标下实现正序和负序电流的联合控制，简化了控制系统，保证了电网电压不平衡情况的PWM变流器的正常稳定运行；针对电网电压正序和负序矢量的分离问题，提出了一种新型正序dq同步坐标轴下的正序和负序矢量分离方法，这样只需要一次正负序电压提取模块，省略了正负序电压提取模块；针对电流内环控制，提出了PI+R型复合控制器方法，将谐振控制器R的谐振频率设定在2ω，可以实现在dq同步旋转坐标下对负序分量的无静差控制；同时为了改善控制系统的响应速度，根据PWM变流器的输出电压电流矢量模型，采用了一种电压前馈控制方法，提高了控制系统的动态性能。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人马伏军;毕然;何志兴;岳雨霏;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201510304868.5
- 申请时间2015年06月04日
- 申请公布号CN104836460A
- 申请公布时间2015年08月12日
- 分类号H02M7/12(2006.01)I;
