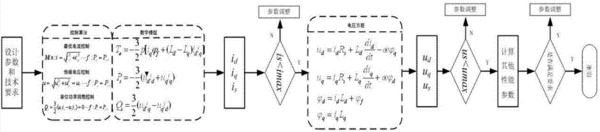

摘要：本发明公开了一种PWM整流器控制下交流永磁发电机系统化设计方法，其主要分为基波特性设计和谐波分析与校核两部分，基波特性设计主要完成电机参数设计和基波性能校核，它在传统的永磁发电机设计方法的基础上，结合了PWM整流器控制；谐波分析与校核是在已有电机设计参数的基础上，分析在系统控制条件下发电机定子电流谐波含量，电磁场空间谐波及其在转子中产生的损耗，并判定是否符合设计要求；本发明继承了现有设计方法中“磁路计算”与“参数计算”解析算法的优点，创造了“基波特性设计”和“谐波计算与校核”相结合的设计方法，解决了现有设计方法不能解决的永磁同步发电机设计中“系统”、“谐波”和“转子损耗”等关键问题。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人黄守道;张阳;黄晟;罗德荣;王辉;高剑;郭超;王家堡;廖武;
- 地址410082 湖南省长沙市岳麓区麓山南路麓山门
- 申请号CN201410490043.2
- 申请时间2014年09月23日
- 申请公布号CN104779747A
- 申请公布时间2015年07月15日
- 分类号H02K15/00(2006.01)I;
