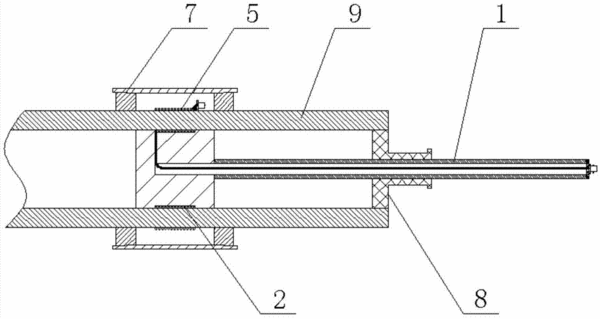

摘要：本发明公开了一种磁致伸缩导波接收传感器，包括偏置磁化器、外接收线圈、内接收线圈组件，其中，偏置磁化器用于贴附在管道的外壁；外接收线圈用于套接在管道的外侧；内接收线圈组件包括内接收线圈、线圈支撑杆及定位套筒，内接收线圈缠绕在线圈支撑杆上，定位套筒活动套接在线圈支撑杆上，内接收线圈用于伸入管道内感应空气中磁通量变化以实现导波接收，定位套筒用于套装在管道内壁上以与线圈支撑杆配合支撑内接收线圈。本发明的内接收线圈用于感应管内空气中磁通量变化实现导波接收，与外接收线圈一起配合能够消除管内空气中磁通量变化对管道壁中磁通量变化的抵消作用，因此能够增强信号强度，具有增强仪器检测缺陷能力的效果。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人徐江;孙永;从明;武新军;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201510192629.5
- 申请时间2015年04月22日
- 申请公布号CN104777231A
- 申请公布时间2015年07月15日
- 分类号G01N29/24(2006.01)I;G01N29/04(2006.01)I;F17D5/06(2006.01)I;
