基于二次反射镜的太阳能集热和储热系统及方法

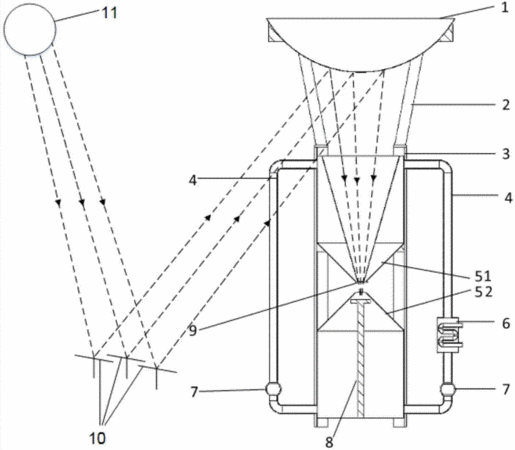

　　摘要：本发明涉及太阳能热利用领域，特别涉及一种基于二次反射镜的太阳能集热和储热系统及方法。储热系统内盛纳作为储热介质的沙子，储热系统分为上部的储热冷罐和下部的储热热罐两部分，储热冷罐与储热热罐之间通过两根安装有吸沙泵的管道连接，其中一根管道上安装有蒸汽发生器；凸面镜设置于储热系统的上方，凸面镜的凸面朝向储热系统；定日镜将太阳光反射到凸面镜的凸面上，再由凸面镜将反射的太阳光聚焦到储热介质上。当沙子加热到所需温度时，由右侧吸沙泵驱动经由蒸汽发生器放热，用以加热工质，放热结束后再回到储热冷罐中，实现一次循环。本发明提出的一体化太阳能集热和储热系统结构简单、技术要求低，易于安装，并提高了太阳辐射能的利用率。

专利类型发明专利
申请人华北电力大学;
发明人翟融融;朱勇;樊晓溪;赵苗苗;李超;阎秦;
地址102206 北京市昌平区朱辛庄北农路2号
申请号CN201510124582.9
申请时间2015年03月20日
申请公布号CN104764220A
申请公布时间2015年07月08日
分类号F24J2/10(2006.01)I;F24J2/30(2006.01)I;F24J2/34(2006.01)I;F24J2/46(2006.01)I;
