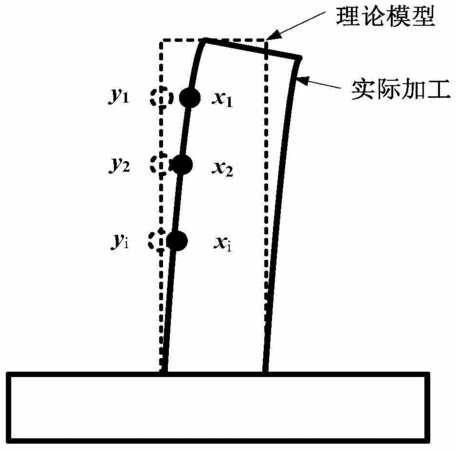

摘要：本发明公开了一种薄壁零件的铣削变形在线测量与补偿加工方法，包括：(1)建立薄壁零件的三维模型，获得数控代码；(2)在三维模型中提取测量的点位；(3)基于模型进行测量路径规划；(4)对工件毛坯进行粗加工和半精加工；(5)进行在机测量，获取所有规划的测量点位的坐标值；(6)将获得的测量点位的坐标值与薄壁零件三维模型上对应点进行对比，计算出实际加工工件的每个点位的坐标与三维模型上对应点的偏差；(7)根据加工偏差施以补偿系数优化加工轨迹据此进行精加工，得到最终的加工变形偏差及补偿值。本发明的方法经过半精加工与精加工设计，二者使用完全相同的加工参数，即只需用一组试验尽可能的实现同类材料及特征的薄壁零件最佳的精加工补偿效果。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人李文龙;童刚;谢核;韩克平;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201510192630.8
- 申请时间2015年04月22日
- 申请公布号CN104759942A
- 申请公布时间2015年07月08日
- 分类号B23Q17/00(2006.01)I;B23Q17/22(2006.01)I;G06F17/50(2006.01)I;
