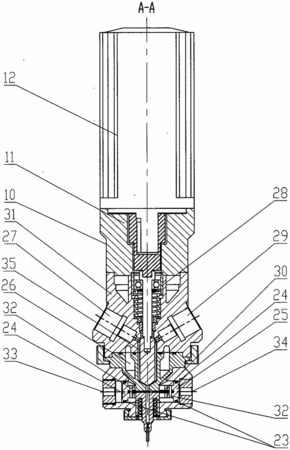

摘要:本发明涉及一种用于双组份聚氨酯的插板阀式涂胶头。所述插板阀式涂胶头包括活塞A、活塞B分别用销轴和插板左右两端连接,插板中部设有圆孔,活塞A、活塞B分别设有密封圈D,气嘴A、气嘴B分别用螺纹固定在阀座的两侧,弹簧B使得出胶嘴和插板始终靠近搅拌杯;所述插板阀式涂胶头还包括压盖、螺母、过渡环、弹簧A、轴承A、传动轴、电机座、伺服电机、密封圈、轴承B、搅拌叶、隔套、喷嘴、冷却通道、衬套、胶头座、胶腔,螺母用螺纹和胶头座连接,联轴器将伺服电机和传动轴同轴连接,传动轴的下端和搅拌叶用螺纹连接,衬套位于胶头座的内部。本发明实现了准确开启或关闭涂胶头,不容易滴胶,使用寿命延长,提高了工作效率,现了良好的混合效果。
- 专利类型发明专利
- 申请人大连华工创新科技股份有限公司;
- 发明人韩毅军;时丕林;刘桂红;
- 地址116037 辽宁省大连市甘井子区姚北路25-18号
- 申请号CN201510163522.8
- 申请时间2015年04月02日
- 申请公布号CN104759390B
- 申请公布时间2017年03月01日
- 分类号B05C5/02(2006.01)I;B05C11/10(2006.01)I;B05B15/02(2006.01)I;
