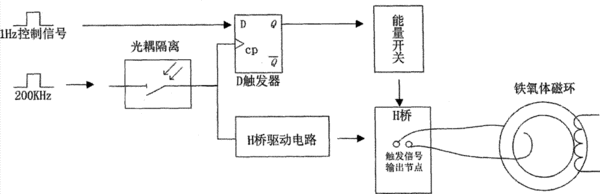

摘要：本发明公开了一种电磁触发式高压固态开关，包括触发回路部分和高压回路部分，触发回路部分包括控制信号输入部分、光耦隔离部分、H桥驱动电路、H桥、D触发器、能量开关和电磁感应部分，高压回路部分包括整流桥L、储能部分、栅极保护部分、IGBT开关和均压电路部分，所述H桥包括MOS管Q1、MOS管Q2、MOS管Q3和MOS管Q4。本发明可代替传统的气隙开关和机械开关，具有寿命长、性能稳定可靠、可控性高、导通速度快的优点，减少了副边高压侧对控制回路的影响，通过使用电磁耦合方式，对控制侧及高压侧进行了进一步的隔离，大幅度提高其抗干扰性能，高压回路部分加入了均压电路，在提高了同步性的同时，起到了防止IGBT开关击穿的作用。
- 专利类型发明专利
- 申请人华北电力大学(保定);
- 发明人裴少通;刘云鹏;王畅;王资博;赵路佳;钟平;刘贺晨;
- 地址071066 河北省保定市北市区永华北大街619号
- 申请号CN201510026538.4
- 申请时间2015年01月20日
- 申请公布号CN104753506A
- 申请公布时间2015年07月01日
- 分类号H03K17/08(2006.01)I;H03K17/567(2006.01)I;
