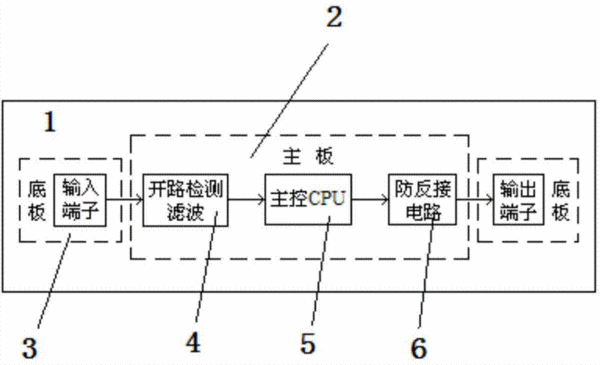

摘要：本发明公开了一种宽范围供电Pt1000温度变送器，包括有壳体，壳体中设有电路板，电路板包括有主板和底板，主板与底板垂直安装，底板的左、右两端分别焊接有输入端子、输出端子，输入端子上引出三条导线，主板上包括有开路检测与信号滤波电路、主控CPU、防反接电路。本发明可以将电阻与温度的关系在加入一定电流后转换为电压与温度的关系，防反接电路利用了二极管的单向导通性，保证了电路的安全，利用元器件及电路的合理选型及设计实现了宽范围供电。
- 专利类型发明专利
- 申请人安徽万瑞冷电科技有限公司;
- 发明人冯欣宇;胡旭;黄阿娟;卞荣耀;
- 地址230088 安徽省合肥市高新区海棠路189号
- 申请号CN201510064548.7
- 申请时间2015年02月06日
- 申请公布号CN104748881A
- 申请公布时间2015年07月01日
- 分类号G01K7/18(2006.01)I;
