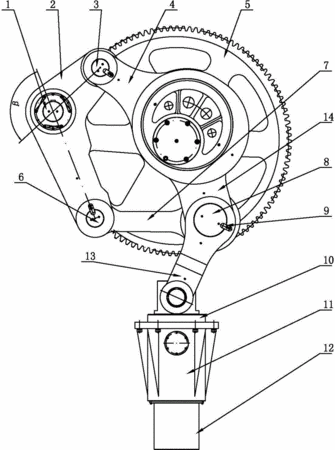

摘要：本发明公开了压力机领域内的一种多连杆机械压力机传动结构，包括偏心齿轮、上拉杆、角摇杆、下拉杆、曲柄连接杆以及滑块连接杆，上拉杆的一端和曲柄连接杆的一端共同铰接在偏心齿轮上，角摇杆中部经定位轴铰接在机架上，上拉杆的另一端经第一销轴与角摇杆的上端铰接在一起，下拉杆的一端经第二销轴与角摇杆的下端铰接在一起，下拉杆的另一端、曲柄连接杆的另一端以及滑块连接杆的上端经第三销轴铰接在一起，滑块连接杆的下端与滑块铰接在一起，滑块设置在滑套内，本发明通过各杆系之间长度的合理配比及位置布置，大大提高生产效率，延长了模具寿命，可用于深拉伸高度场合。
- 专利类型发明专利
- 申请人江苏扬力集团有限公司;
- 发明人郑义祥;林雅杰;朱德宝;胡健;张加正;刘吉霞;姜维;周桂祥;
- 地址225000 江苏省扬州市邗江工业园扬力路99号
- 申请号CN201510087705.6
- 申请时间2015年02月26日
- 申请公布号CN104647789A
- 申请公布时间2015年05月27日
- 分类号B30B1/26(2006.01)I;
