  • 教育装备采购网首页 > 知识产权 > 专利 > CN104639334A

    一种电子设备及其网络接口电路

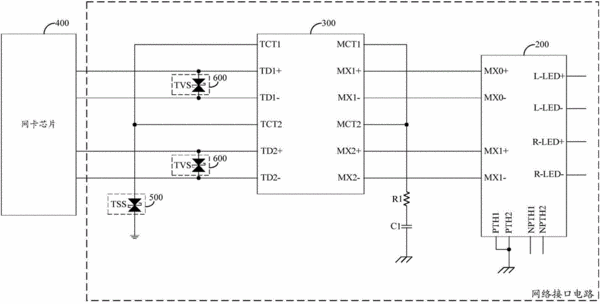

      摘要:本发明属于网络接口安全防护技术领域,提供了一种电子设备及其网络接口电路。本发明通过在网络接口电路的网络变压器的初级采用安规电容C1使浪涌脉冲和高压干扰无法形成电流回路以保护匹配电阻R1、安规电容C1及网络变压器,且满足绝缘电阻性能要求,再由第一保护器件对耦合至网络变压器的次级的浪涌共模干扰信号进行钳位,同时通过多个第二次级保护器件对网络变压器次级的差模干扰信号及共模转差模干扰信号进行钳位抑制,以同时对网卡芯片实现共模和差模保护,且在网络接口电路的PCB布线设计中对高低压区域线路进行空间间距和板层走线设置,保证网络接口电路满足绝缘耐压性能要求。
    • 专利类型发明专利
    • 申请人研祥智能科技股份有限公司;
    • 发明人张绪坤;
    • 地址518057 广东省深圳市南山区高新中四道31号研祥科技大厦
    • 申请号CN201310558044.1
    • 申请时间2013年11月11日
    • 申请公布号CN104639334A
    • 申请公布时间2015年05月20日
    • 分类号H04L12/02(2006.01)I;H02H9/04(2006.01)I;
