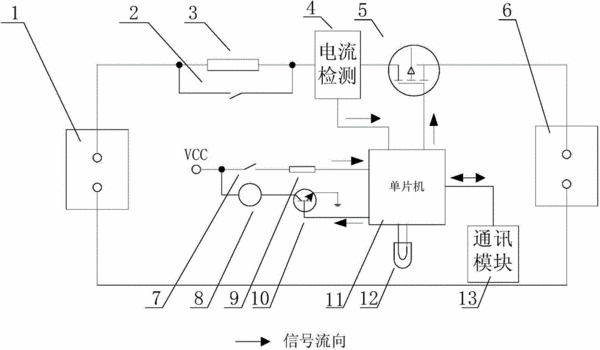

摘要：本发明属于电子电路技术领域，具体公开了一种软启动控制系统。该系统包括三极管、单片机以及依次连接的输入接口、电流检测模块、金属氧化物半导体场效应管和输出接口，所述单片机分别与电流检测模块、金属氧化物半导体场效应管、三极管连接；所述软启动控制系统还设置有继电器和热敏电阻，所述热敏电阻设置于输入接口与电流检测模块之间，所述继电器与三极管连接。本发明利用热敏电阻和继电器实现了电源的分级上电的软启动方式，通过热敏电阻的阻值随着温度的升高而减小的负温度特性来限制启动时的电流，避免了电源上电时冲击电流过大对电源与后端电路的冲击，控制方便、灵活，实现成本较低。
- 专利类型发明专利
- 申请人沈阳新松机器人自动化股份有限公司;
- 发明人杨奇峰;孟庆铸;曲道奎;徐方;陈廷辉;邹风山;
- 地址110168 辽宁省沈阳市浑南新区金辉街16号
- 申请号CN201310564393.4
- 申请时间2013年11月12日
- 申请公布号CN104638898A
- 申请公布时间2015年05月20日
- 分类号H02M1/36(2007.01)I;H02H7/10(2006.01)I;
