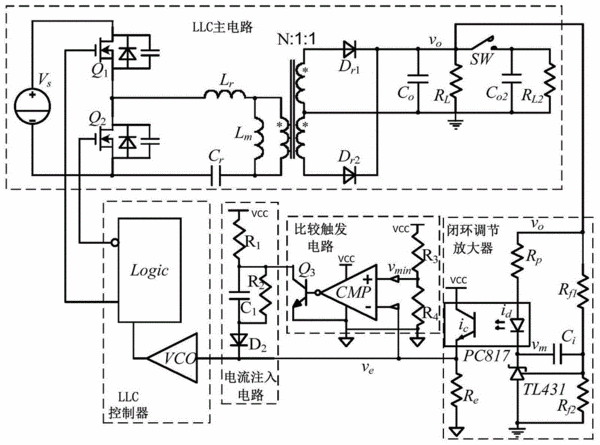

摘要：本发明公开了一种LLC谐振变换器的限流方法及电路；该限流方法通过检测PI调节环节输出的开关频率控制量，以判断是否加入调频环节进行限流运行。所提出的限流电路包括比较触发电路和电流注入电路。该限流电路，可以在突加阻容性负载的工况下，对应地调整LLC谐振变换器的开关频率，从而限制谐振回路的电流冲击，保护谐振回路的功率元件，同时消除过流保护误触发问题。该调频限流方法及电路结构简单，成本低，在突加阻容性负载的情况，调频响应速度快，能将谐振回路电流限制在期望的电流设定值内。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人刘邦银;郑锐畅;段善旭;仰冬冬;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201510054961.5
- 申请时间2015年02月02日
- 申请公布号CN104638895B
- 申请公布时间2017年02月01日
- 分类号H02M1/32(2007.01)I;H02M3/338(2006.01)I;
