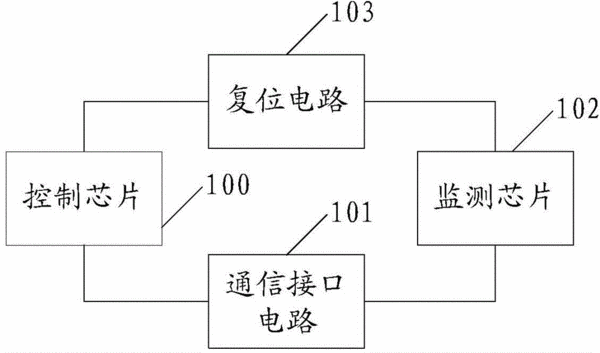

摘要：本申请提供一种硬件看门狗及其应用电路，通过通信接口电路实现控制芯片与监测芯片之间的报文发送和接收；通过监测芯片定时向控制芯片发送喂狗请求报文，要求控制芯片在预设起止时间内回复喂狗操作报文，否则输出复位信号；并在接收控制芯片发送的低功耗模式请求报文后，回复低功耗模式确认报文，并在第一规定时间段内暂停喂狗请求报文的发送；由复位电路接收复位信号，生成并输出复位控制信号至控制芯片，控制控制芯片复位。本申请提供的硬件看门狗，为独立于控制芯片的电路，较现有技术中的软件看门狗可靠性高；同时通过通信接口电路实现低功耗模式的请求，从而实现低功耗，比传统硬件看门狗为系统提高了节能性。
- 专利类型发明专利
- 申请人北京经纬恒润科技有限公司;
- 发明人郭光超;曹海建;苏卫涛;杜志祥;
- 地址100101 北京市朝阳区安翔北里11号B座8层
- 申请号CN201510110127.3
- 申请时间2015年03月13日
- 申请公布号CN104636215A
- 申请公布时间2015年05月20日
- 分类号G06F11/10(2006.01)I;
