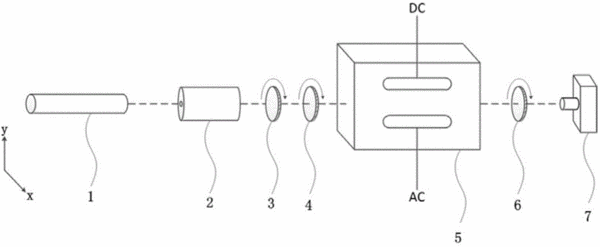

摘要：本发明公开了属于高电压绝缘的光学电场测量技术领域的一种油纸绝缘空间电场测量的光路结构及其调节方法。该光路结构由氦氖激光器、光隔离器、起偏器、四分之一波片、克尔盒、检偏器、光电检测器组成，辅助光学器件还包括小孔光阑、偏振分光棱镜、光功率计。并对光路结构中的光学器件的角度进行标定和方向调整，先将氦氖激光器固定在光学平台上，用小孔光阑调整氦氖激光器的高度和方向；然后按光路结构对各光学器件的角度进行标定和方向调整，本发明能有效防止光学器件镜面反射光束对激光器输出光强的干扰，提高测量精度，有效地保证每次试验的重复性和可靠性，精简了试验流程，操作方便。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人齐波;赵晓林;李成榕;吴昊;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201510072870.4
- 申请时间2015年02月11日
- 申请公布号CN104635064A
- 申请公布时间2015年05月20日
- 分类号G01R29/12(2006.01)I;
