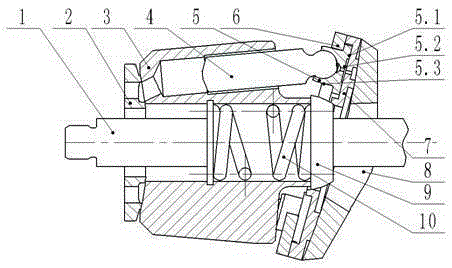

摘要：本发明公开了一种自定心抗倾覆分体式回程盘，它包括两个同心的圆盘，下盘的前端面具有增强凸台和滑靴油膜厚度限位凸台，限位凸台内侧绕球铰支撑孔中轴等弧度设有九个劣弧连接而成的下盘滑靴孔，下盘后端面的球弧面凸台绕球铰支撑孔中轴等弧度设有九个小腰形槽，小腰形槽通过通油小孔与滑靴底面油室相通；上盘绕球铰支撑孔中轴等弧度设有九个优弧连接而成的滑靴孔。本发明可完成轴向柱塞泵柱塞滑靴组件在吸油区的可靠回程，回程盘与斜盘的球面配合设计使回程盘受力状况好，自动对中性强，具有抗倾覆能力，该回程结构可有效避免滑靴与斜盘直接接触产生的偏磨磨损，限制滑靴副的最大油膜厚度，提高泵的机械效率和容积效率。
- 专利类型发明专利
- 申请人浙江大学;
- 发明人徐兵;王倩囡;张军辉;岳艺明;田永强;陈乐易;
- 地址310058 浙江省杭州市西湖区余杭塘路866号
- 申请号CN201510014623.9
- 申请时间2015年01月10日
- 申请公布号CN104595141B
- 申请公布时间2016年06月08日
- 分类号F04B1/12(2006.01)I;F04B53/00(2006.01)I;F04B53/18(2006.01)I;
