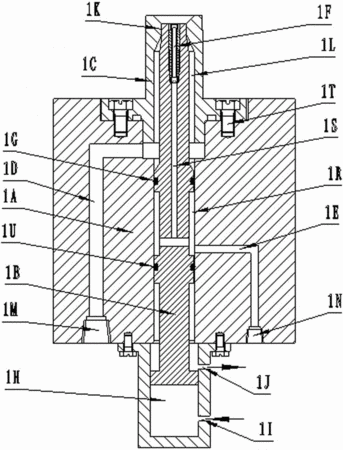

摘要：本发明涉为一种流体辅助注塑成型的注入装置，涉及将高压气体和水注入到模塑成型的热塑性树脂体中的装置。主要包括安装在注塑成型模具上的水针装置（1）、水注入的控制装置（100）、高压气体注入的控制装置（200），其中，水注入的控制装置（100）、高压气体注入的控制装置（200）通过管道分别与水针装置（1）连接，水针装置（1）的出水阀口（1K）设置有气体出口和液体出口并呈圆环状结构，周边为液体出口,中心为气体出口，并在气体出口处设置有狭缝气针（1F），包含气体通道（1S)的水针芯杆（1B）与出水阀口（1K）的相对运动形成开关。本发明有益的技术效果是采用本发明的技术方案，可以确保在生产过程中水针装置不被熔融树脂堵塞，并可实现中空体具有良好品质。
- 专利类型发明专利
- 申请人北京中拓机械集团有限责任公司;
- 发明人唐庆华;郭金源;
- 地址102208 北京市昌平区科技园区华通路11号
- 申请号CN201510048802.4
- 申请时间2015年01月30日
- 申请公布号CN104589581A
- 申请公布时间2015年05月06日
- 分类号B29C45/17(2006.01)I;
