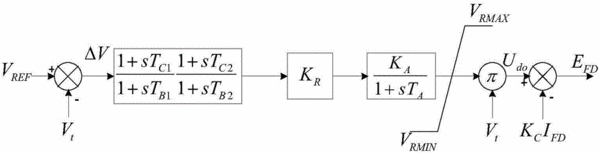

摘要：本发明提出了一种静止自并励励磁系统详细模型。包括有机端电压测量比较环节Vref、Vt，由超前滞后校正单元TC1/TB1，TC2/TB2和增益放大环节KR组成的励磁控制器，一阶惯性环节模拟的励磁功率单元，限幅环节VRMAX、VRMIN，机端电压Vt反馈环节，整流器换相压降环节KCIFD以及励磁电压输出EFD，机端电压Vt与参考电压Vref形成的电压差量ΔV经过超前滞后校正单元TC1/TB1，TC2/TB2及增益放大环节KR输出到整流器进行功率放大（KA、TA），忽略电压上下限幅影响，整流器输出的电压VR受机端电压Vt反馈作用后得到空载直流电压Ud0，之后减去整流器换相压降KCIFD的影响输出励磁电压EFD。本发明是一种能够适用于晶闸管采用非完全余弦移相触发方式下的静止自并励励磁系统的模型，能提高现有模型的精确性。
- 专利类型发明专利
- 申请人南方电网科学研究院有限责任公司;华中科技大学;
- 发明人陈刚;孙海顺;洪潮;乔嫣然;柳勇军;王尊;杨诚;
- 地址510080 广东省广州市越秀区东风东路水均岗6、8号粤电大厦西塔
- 申请号CN201410742768.6
- 申请时间2014年12月05日
- 申请公布号CN104579066A
- 申请公布时间2015年04月29日
- 分类号H02P9/30(2006.01)I;
