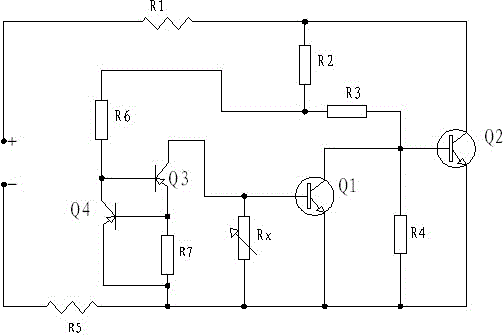

摘要： 一种自动恒温加热电路，包括第一加热电阻丝R1、第二电阻R２、第三电阻R３、第四电阻R４、第五加热电阻丝R５、第一三极管Q1、第二三极管Q２及热敏电阻RX，第一三极管Q1的基集通过恒流电路连接在第二电阻R２与第三电阻R３之间的接线上。由于采用了上述技术方案，本发明避免了将热敏电阻直接接在加热主回路上，加热功率大，效率高，在小电流时加热元件受到的影响小。
- 专利类型发明专利
- 申请人重庆桑耐美光电科技有限公司;
- 发明人吴海龙;
- 地址401120 重庆市渝北区双凤桥街道空港开发区翔宇路15号2幢6楼28号
- 申请号CN201410792675.4
- 申请时间2014年12月19日
- 申请公布号CN104571210A
- 申请公布时间2015年04月29日
- 分类号G05D23/24(2006.01)I;
