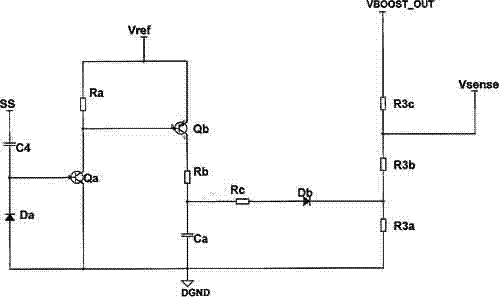

摘要：本发明涉及一种PFC电路输出电压过冲抑制装置和供电电路。所述装置包括充电电路、三极管Qa、三极管Qb、分压电路，充电电路一端用于与PFC升压电路的控制电路的软启动引脚连接，充电电路另一端与Qa的基极连接，Qa的发射极接地以及通过二极管Da连接其基极，Qa的集电极连接三极管Qb的基极，Qb的发射极通过电阻Ra连接其基极以及用于连接PFC升压电路的控制电路的参考电压；Qb的集电极连接分压电路一端，分压电路的另一端用于连接PFC升压电路的控制电路的监控跟踪PFC输出电压采样信号的引脚和PFC升压电路的输出端。本发明达到了快速启动电源的同时抑制了PFC升压电路输出电压的过冲电压峰值偏高的目的。
- 专利类型发明专利
- 申请人广东威创视讯科技股份有限公司;
- 发明人帅孟奇;
- 地址510670 广东省广州市高新技术产业开发区科珠路233号
- 申请号CN201410824102.5
- 申请时间2014年12月26日
- 申请公布号CN104506027A
- 申请公布时间2015年04月08日
- 分类号H02M1/32(2007.01)I;
