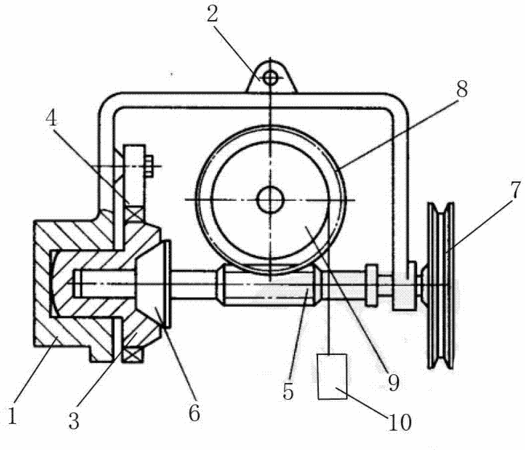

摘要:本发明属于家具加工装配技术领域,家具吊装机构,包括框架,框架的上端设有与横梁滑块连接的耳部,框架的左端设有相互配合的棘轮和棘爪,蜗杆的一端固定有锥形摩擦轮,该锥形摩擦轮位于棘轮中心的锥形沉孔内;蜗杆的另一端贯穿框架右端并与框框外的皮带轮平键连接;蜗杆的螺纹部配有涡轮,该涡轮的轮面上带有同轴的滑轮,该滑轮的周向设置有可绕吊装绳的绳槽。本发明结构简单,可以方便地调节家具的吊运高度。
- 专利类型发明专利
- 申请人重庆佐恩家具有限公司;
- 发明人杨理红;
- 地址401233 重庆市长寿区新市集中工业园区
- 申请号CN201410786760.X
- 申请时间2014年12月18日
- 申请公布号CN104495715A
- 申请公布时间2015年04月08日
- 分类号B66F19/00(2006.01)I;
