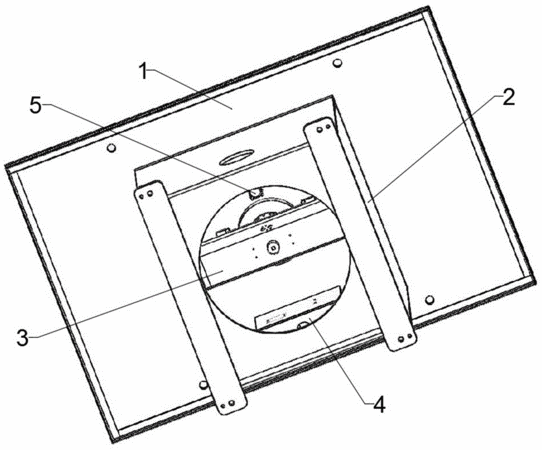

摘要:本发明的气动水平回转台,包括回转盘和设置于回转盘下方的箱体,还包括气动装置、气源控制装置和气缸定位装置;气动装置包括气动执行器、气动执行器安装板、回转座、回转轴和连接板,气动执行器通过气动执行器安装板和穿过气动执行器安装板设置的回转轴安装于回转座下底面,连接板设置于回转座上表面;气动装置通过连接板安装于回转盘下表面;气源控制装置包括一面开口的安装板和设置于安装板内表面的二联件和电磁阀;气源控制装置通过安装板安装于箱体一内侧面;气缸定位装置包括定位气缸、气缸安装板和定位锥,定位锥设置于气缸安装板内;气缸定位装置固定于回转座上。通过气动回转控制代替伺服电机,可实现零件加工时的柔性和缓冲控制。
- 专利类型发明专利
- 申请人山东诺博泰智能科技有限公司;
- 发明人康松涛;田原;张志明;王浩;
- 地址273500 山东省济宁市邹城市西外环路1888号
- 申请号CN201410793063.7
- 申请时间2014年12月20日
- 申请公布号CN104493510B
- 申请公布时间2016年08月24日
- 分类号B23Q1/26(2006.01)I;
