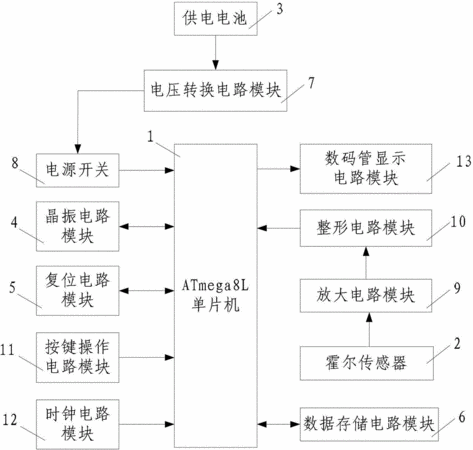

摘要：本发明公开了一种基于ATmega8L单片机的电机转速测量装置，包括ATmega8L单片机、霍尔传感器和供电电池，以及晶振电路模块、复位电路模块、数据存储电路模块、电压转换电路模块和电源开关，霍尔传感器的输出端接有放大电路模块，放大电路模块的输出端接有整形电路模块，整形电路模块与ATmega8L单片机的输入端相接，ATmega8L单片机的输入端还接有按键操作电路模块和时钟电路模块，ATmega8L单片机的输出端接有数码管显示电路模块。本发明结构简单，设计合理，实现方便且成本低，体积小，使用操作便捷，灵敏度高，精度高，工作可靠性高，实用性强，使用效果好，便于推广使用。
- 专利类型发明专利
- 申请人陕西亚泰电器科技有限公司;
- 发明人唐卫军;
- 地址710065 陕西省西安市高新区锦业路69号创业研发园A区2号
- 申请号CN201310419595.X
- 申请时间2013年09月15日
- 申请公布号CN104459185A
- 申请公布时间2015年03月25日
- 分类号G01P3/481(2006.01)I;
