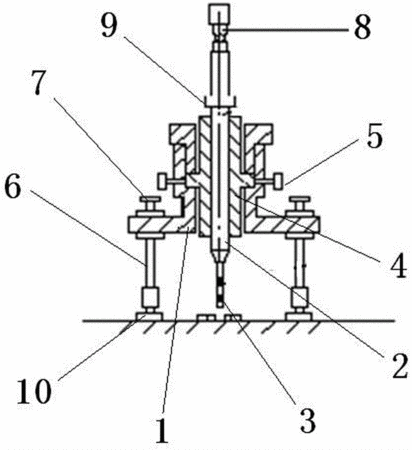

摘要:本发明公开了一种盲孔法测残余应力钻孔钻具,包括支架、钻杆和钻头,所述钻头安装于钻杆下方,所述钻杆设于支架内,且钻杆的外围套设一套筒,所述套筒与支架间隙配合,支架的两侧设有与套筒连接的横向调节螺母,所述支架的下方设有支脚,所述支脚与支架的连接处设有高度调节螺母,所述钻杆的顶部安装有一万向节。本发明的钻孔钻具结构简单,便于携带,易于固定在构件上,同时对中方便,钻孔深度易于控制,并能适应在各种曲面上工作,这种钻具能较好地实现上述要求,借助4个可调节X、Y方向的位置和上、下位置,以保持钻孔垂直于工件表面,用万向节与可调速手电钻连接施行钻孔。
- 专利类型发明专利
- 申请人苏州精创光学仪器有限公司;
- 发明人尚修鑫;
- 地址215300 江苏省苏州市昆山市开发区章基路189号
- 申请号CN201410609372.4
- 申请时间2014年11月04日
- 申请公布号CN104439384A
- 申请公布时间2015年03月25日
- 分类号B23B41/00(2006.01)I;B23B47/00(2006.01)I;
