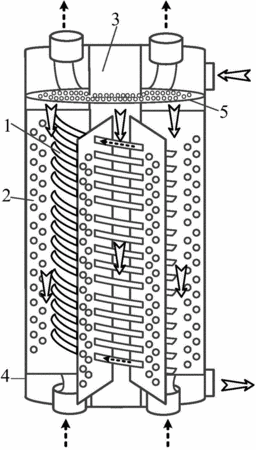

摘要：本发明公开了一种腔体内设置竖直隔板的缠绕管式换热器。它包括壳体和中心筒；所述中心筒设置于所述壳体的腔体内，形成以环腔；所述环腔内缠绕有若干绕管；所述环腔内设有若干个金属孔板；所述金属孔板竖直设置于所述环腔内，所述绕管穿过所述金属孔板上的通孔；所述金属孔板的一端连接于所述壳体的内壁，另一端连接于所述中心筒的外壁；所述金属孔板与所述壳体的顶部之间的腔体内设有一气液均布器。本发明通过在腔体内部竖直设置金属孔板，将完整的一个腔体分隔成若干个独立腔体，而各独立腔体内部的冷剂不会流入其他腔体中，因此可以保证进入该独立腔体的壳侧冷剂的液膜与该腔体内部的管内工质充分换热，不会因为船体的倾斜流入其它独立腔体中导致原腔体内部换热失效。
- 专利类型发明专利
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人陈杰;单彤文;浦晖;密晓光;李恩道;鹿来运;丁国良;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201410696922.0
- 申请时间2014年11月26日
- 申请公布号CN104406430A
- 申请公布时间2015年03月11日
- 分类号F28D7/02(2006.01)I;F28F1/32(2006.01)I;
