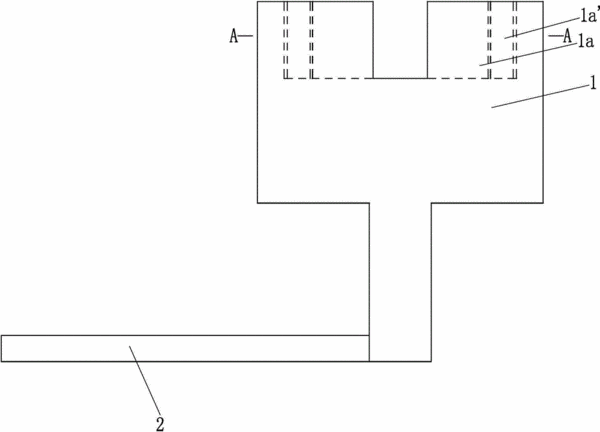

摘要：本发明公开一种滤芯筒体锁紧工具，工具体为上大、下小的两段式阶梯轴结构，其小径段的底面固设有一根转动杆，转动杆与工具体的轴心线垂直；转动杆顶面到工具体顶面的距离为7-10mm，转动杆长度为8-15mm；工具体大径段的顶面中心设有一个圆形凹槽，圆形凹槽的槽壁上沿周向均布有2-5个限位凹坑，这些限位凹坑的深度与圆形凹槽的深度相等。本发明使用时工具体的圆形凹槽套装在滤芯筒体的底部，圆形凹槽槽壁上的限位凹坑与滤芯筒体外壁上的加强筋紧密结合，由于转动杆顶面到工具体顶面的距离为7-10mm，转动杆的长度为8-15mm，这样就有足够的空间来转动转动杆，从而锁紧滤芯筒体，这样就可以有效地克服传统方式因为空间受限而不能锁紧滤芯筒体的缺陷。
- 专利类型发明专利
- 申请人重庆颐洋企业发展有限公司;
- 发明人林莹陈;
- 地址400041 重庆市九龙坡区石桥铺科园四街52号标准厂房K座4楼
- 申请号CN201410641031.5
- 申请时间2014年11月11日
- 申请公布号CN104400747A
- 申请公布时间2015年03月11日
- 分类号B25B27/14(2006.01)I;
