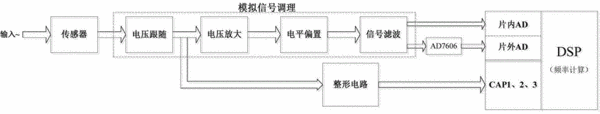

摘要：一种兼容电力系统信号软硬件测频电路，属于电力系统的电力变换控制系统中对信号的测频技术领域。包括传感器、模拟信号调理电路、片外AD芯片、整形电路、DSP处理器这五部分。传感器采集的信号送到模拟信号调理电路，模拟信号调理电路处理后的信号送到DSP处理器的片内AD或片外AD，处理器DSP与片外AD通过总线方式连接，通过过零点检测的软件算法，计算过零点的时间间隔，以实现软件测频；模拟信号调理电路中，经过电压跟随电路处理后的信号进入整形电路，然后将整形后的信号送到DSP处理器的CAP引脚，通过脉冲计数，以实现硬件测频。优点在于，该电路支持多通道、软硬件测频，结构简单但功能性强，具有良好的兼容性、灵活性、选择性、适用性和高精度。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人刘其辉;葛立坤;孙亮亮;
- 地址102206 北京市昌平区朱辛庄
- 申请号CN201410771447.9
- 申请时间2014年12月13日
- 申请公布号CN104391176A
- 申请公布时间2015年03月04日
- 分类号G01R23/10(2006.01)I;
