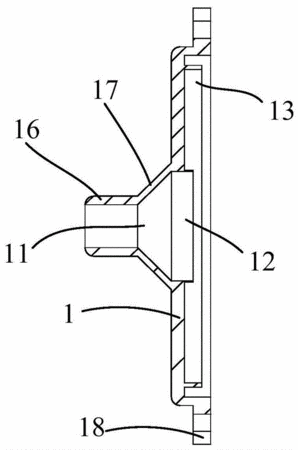

摘要:本发明提供一种风机上盖,包括机盖本体,所述机盖本体中心开设有进风口,所述机盖本体外侧设置有连接头,该连接头上开设有进风孔,所述进风孔第一段为圆孔,进风孔第二段为从外到内直径逐渐增大的锥形孔,该进风孔第二段与进风口相通,所述进风口边缘向机盖本体内侧形成一圈环形的第一凸台。本发明由于进风孔由一段圆孔和一段锥形孔构成,该结构可以使气体通过进风孔和进气口进入风机时,存在一种吸力的作用,起到加速气体进入的效果,气体进入后,第一凸台起导向和限制气体流向的作用,使气体直接进入风机中心的叶轮,与第二凸台配合,防止气体乱串形成涡流,因而气流平稳,提高风机效率。
- 专利类型发明专利
- 申请人重庆德固科技有限公司;
- 发明人周华;周凌冰;
- 地址400039 重庆市九龙坡区石桥铺石杨路4号附1-5-4#
- 申请号CN201410714969.5
- 申请时间2014年12月01日
- 申请公布号CN104389819B
- 申请公布时间2017年01月04日
- 分类号F04D29/42(2006.01)I;F04D29/44(2006.01)I;
