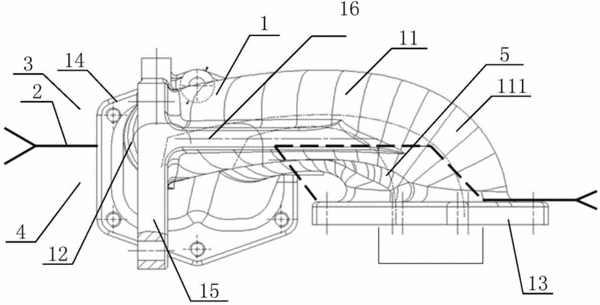

摘要：本发明公开了一种排气管的手工造型方法，手工造型方法包括如下步骤：在模样上划出分型线，与第二加强筋、竖直法兰接头、第二管段、加强板以及第一加强筋相应的分型线形成连续的水平线，在下沉弯曲部的外侧分型线沿着第一管段的中心轴线延伸至第一管段的端面；其中水平法兰接头作为独立的模样活块；制作假箱；制作活砂块；制作下铸型；制作上铸型；出模。该手工造型方法用小的活砂块代替三箱造型中的中间箱进行造型，将该活砂块预埋到下铸型中，避免三箱造型中多次挖砂形成多个分型面的工序，大大减少了起模带来的不便，简化了造型工艺，提高了装芯的精度，减少了偏箱带来的误差，同时减少了铸型中尖砂的出现，提高了产品质量。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人林旭森;何春华;陈财坤;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201410557024.7
- 申请时间2014年10月20日
- 申请公布号CN104368751A
- 申请公布时间2015年02月25日
- 分类号B22C9/02(2006.01)I;B22C9/22(2006.01)I;
