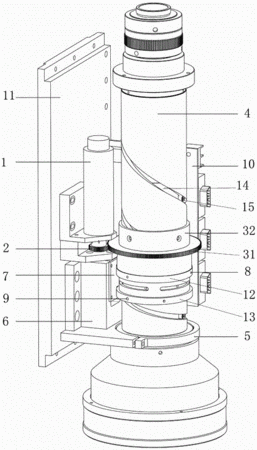

摘要：一种具备自动保护装置的连续变倍镜头，涉及光学镜头。包括连续变倍镜片组及镜筒，连续变倍镜片组配装于镜筒内，镜筒及连续变倍镜片组上制有镜筒转动以带动连续变倍镜片组沿镜筒的轴向上下移动的配合结构，镜筒通过齿轮组装置由伺服电机驱动，通过转动镜筒实现连续变倍镜片组的变倍；还配装霍尔传感器及磁铁，当连续变倍镜片组到达机械上限位和下限位时产生电磁感应信号，以控制服电机的运转状态。解决了现有技术连续变倍镜头的伺服电机靠碰撞限位改变运转状态时产生瞬间高电流的弊端，达到了保护伺服电机的作用，同时，避免了连续变倍镜片组导钉与镜筒槽型导轨产生过载碰撞的问题，致使变倍镜头组件得到保护。
- 专利类型发明专利
- 申请人东莞市普密斯精密仪器有限公司;
- 发明人周峰;黄芳林;邓崇凯;陈博;魏荣财;
- 地址523000 广东省东莞市东城区上桥工业大道松浪街1号
- 申请号CN201410556173.1
- 申请时间2014年10月20日
- 申请公布号CN104360454B
- 申请公布时间2017年02月15日
- 分类号G02B7/04(2006.01)I;
