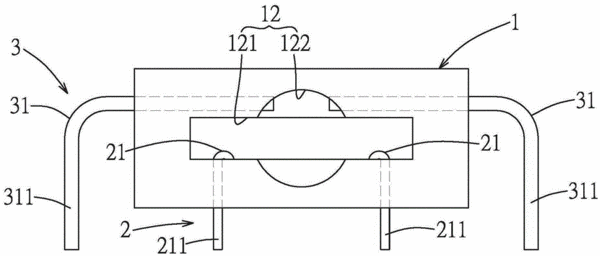

摘要：一种电连接器。电连接器适用于配合连接器插头与音频插头使用并包括绝缘本体及装设于绝缘本体的主端子组与音频端子组；绝缘本体内部中空形成插置空间并包括连通插置空间与绝缘本体外部的连接插口，连接插口具有彼此部分重合的主插口部及音频插口部；主端子组和音频端子组分别包括多个部分露出于插置空间的主端子和音频端子；电连接器可选择地供连接器插头或音频插头插设，在选择插设连接器插头时，连接器插头由主插口部插入并固定于插置空间，使连接器插头的多个接触点与该等主端子电连接；在选择插设音频插头时，音频插头由音频插口部插入并固定于插置空间，使音频插头的多个导电部与该等音频端子电连接。本发明减少占用电路板的面积。
- 专利类型发明专利
- 申请人纬创资通股份有限公司;
- 发明人杜威庆;钟魁原;郑梃曜;张宥腾;
- 地址中国台湾新北市汐止区新台五路一段88号21楼
- 申请号CN201310367579.0
- 申请时间2013年08月21日
- 申请公布号CN104348056B
- 申请公布时间2016年05月25日
- 分类号H01R27/00(2006.01)I;
