一种螺旋流式防沉积倒U型管

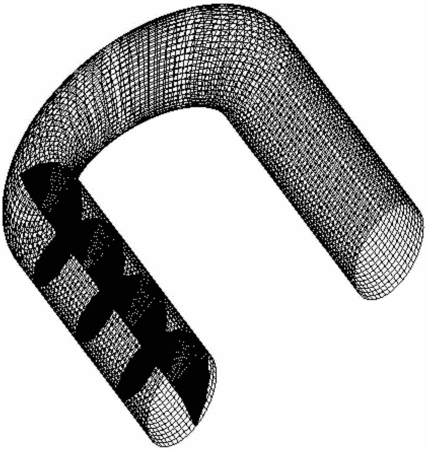

　　摘要：本发明提供了一种蒸汽发生器用螺旋流式防沉积倒U型管，包括筒状倒U型管管壁及其内部设置的螺旋折流板，螺旋折流板的螺旋面通过与倒U型管中心线垂直正交、其长度为倒U型管半径的直线段做螺旋运动而形成，螺旋折流板的外边缘与倒U型管内壁相接，螺旋折流板的螺旋角为20°-50°。增加螺旋折流板，这样流体由原来的直线流动变成连续的螺旋状流动，以螺旋流的方式冲刷传热管束，防止颗粒物沉积于管壁。该倒U型管具有结构简单，方便拆装的特点，可有效提高蒸汽发生器U型管的经济性及安全可靠性。

专利类型发明专利
申请人华北电力大学;
发明人周涛;刘亮;陈娟;宋明强;
地址102206 北京市昌平区回龙观北农路2号
申请号CN201310322644.8
申请时间2013年07月29日
申请公布号CN104344758B
申请公布时间2016年04月06日
分类号F28F1/00(2006.01)I;F28F9/22(2006.01)I;F28F19/00(2006.01)I;G21C15/02(2006.01)I;G21C15/14(2006.01)I;
